الگوریتمهای انتگرالگیری؛ چگونه اتمها در شبیهسازی حرکت میکنند؟
در بخش دوم این مجموعه با مفهوم فورسفیلد (Force Field) آشنا شدیم و دیدیم که چگونه با استفاده از مدلهای مکانیک مولکولی، نیروهای وارد بر هر اتم محاسبه میشوند. اما دانستن نیروها بهتنهایی برای انجام یک شبیهسازی کافی نیست.
اکنون پرسش مهمی مطرح میشود:
وقتی نیروی وارد بر هر اتم را میدانیم، چگونه موقعیت آن را در لحظه بعد محاسبه کنیم؟
پاسخ این سؤال در قلب هر نرمافزار دینامیک مولکولی قرار دارد؛ الگوریتمهای انتگرالگیری (Integration Algorithms).
این الگوریتمها با حل عددی معادلات حرکت نیوتن، موقعیت، سرعت و شتاب اتمها را در هر گام زمانی محاسبه میکنند و در نهایت مسیر حرکت یا Trajectory سیستم را میسازند.
چرا به روشهای عددی نیاز داریم؟
از دیدگاه تئوری، اگر نیروهای وارد بر تمام اتمها مشخص باشند، میتوان معادلات حرکت نیوتن را حل کرد.
اما یک سیستم زیستی معمولی ممکن است شامل صدها هزار یا حتی میلیونها اتم باشد. حل همزمان معادلات حرکت برای چنین سیستمی به روش تحلیلی تقریباً غیرممکن است.
به همین دلیل، نرمافزارهای MD از روشهای عددی استفاده میکنند؛ یعنی حرکت سیستم را به میلیونها گام زمانی بسیار کوچک تقسیم کرده و در هر گام، موقعیت جدید اتمها را محاسبه میکنند.
گام زمانی (Time Step)
در شبیهسازی دینامیک مولکولی، زمان به بخشهای بسیار کوچکی تقسیم میشود که به آن Time Step گفته میشود.
اندازه این گام معمولاً حدود
1 تا 2 فمتوثانیه (fs)
است.
انتخاب این مقدار اهمیت زیادی دارد.
اگر گام زمانی بیش از حد بزرگ باشد، حرکت سریع اتمها به درستی ثبت نمیشود و شبیهسازی ممکن است ناپایدار شود.
از سوی دیگر، انتخاب گام زمانی بسیار کوچک باعث افزایش دقت میشود، اما زمان محاسبات را نیز به شدت افزایش میدهد.
بنابراین، انتخاب Time Step همواره نوعی تعادل میان دقت و سرعت محاسبات است.
الگوریتم Verlet
یکی از قدیمیترین و در عین حال پرکاربردترین روشهای انتگرالگیری در دینامیک مولکولی است.
ایده اصلی آن بسیار ساده است.
این الگوریتم با استفاده از موقعیت اتم در دو گام زمانی قبلی و نیروی محاسبهشده در زمان فعلی، موقعیت اتم را در گام بعدی پیشبینی میکند.
مزیت مهم Verlet این است که:
بسیار پایدار است.
انرژی سیستم را به خوبی حفظ میکند.
پیادهسازی سادهای دارد.
به همین دلیل، هنوز هم پایه بسیاری از نرمافزارهای MD محسوب میشود.
Velocity Verlet
در نسخه کلاسیک Verlet، سرعت ذرات به طور مستقیم محاسبه نمیشود.
برای رفع این محدودیت، نسخه Velocity Verlet توسعه یافت.
در این روش، علاوه بر موقعیت، سرعت ذرات نیز در هر گام زمانی محاسبه میشود.
این ویژگی باعث میشود بتوان کمیتهایی مانند:
انرژی جنبشی
دما
فشار
را با دقت بیشتری محاسبه کرد.
به همین دلیل، امروزه Velocity Verlet در بسیاری از نرمافزارهای مدرن مانند GROMACS و NAMD به کار میرود.
Leap-Frog
یکی دیگر از الگوریتمهای بسیار رایج، Leap-Frog است.
در این روش، موقعیت و سرعت دقیقاً در یک زمان محاسبه نمیشوند.
سرعتها نیم گام زمانی جلوتر از موقعیتها قرار دارند؛ درست مانند قورباغهای که هنگام حرکت، از روی یک نقطه به نقطه بعدی میپرد.
به همین دلیل، این الگوریتم Leap-Frog نام گرفته است.
این الگوریتم، از نظر سرعت، پایداری و حفظ انرژی عملکرد بسیار خوبی دارد و در بسیاری از شبیهسازیهای طولانی استفاده میشود.
مقایسه الگوریتمها
| الگوریتم | سرعت | پایداری | محاسبه سرعت |
|---|---|---|---|
| Verlet | بسیار خوب | بسیار خوب | غیرمستقیم |
| Velocity Verlet | بسیار خوب | بسیار خوب | مستقیم |
| Leap-Frog | بسیار خوب | بسیار خوب | نیم گام زمانی جلوتر |
در عمل، اختلاف دقت این سه روش چندان زیاد نیست و انتخاب آنها معمولاً به نرمافزار مورد استفاده بستگی دارد.
چرا حفظ انرژی مهم است؟
یکی از معیارهای مهم کیفیت یک شبیهسازی، پایداری انرژی کل سیستم است.
اگر الگوریتم انتگرالگیری مناسب نباشد، انرژی سیستم به مرور زمان افزایش یا کاهش غیرواقعی پیدا میکند و نتایج شبیهسازی دیگر قابل اعتماد نخواهند بود.
به همین دلیل، الگوریتمهای مدرن به گونهای طراحی شدهاند که حتی در میلیونها گام زمانی نیز انرژی سیستم تا حد امکان ثابت باقی بماند.

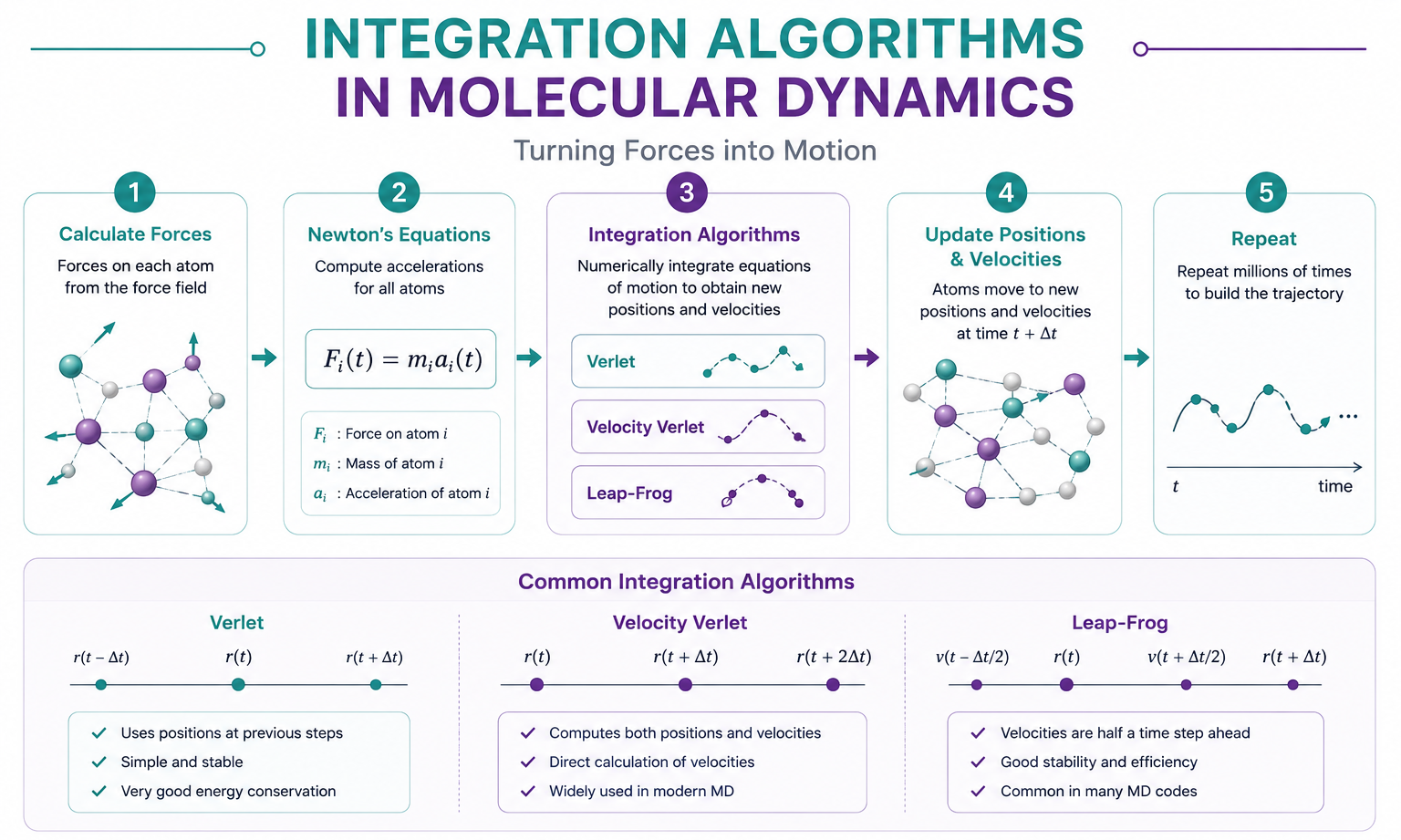

چرخه اصلی یک شبیهسازی MD
در هر گام زمانی، نرمافزار تقریباً مراحل زیر را تکرار میکند:
محاسبه نیروها با استفاده از Force Field
محاسبه شتاب هر اتم
انتگرالگیری از معادلات حرکت نیوتن
بهروزرسانی موقعیت و سرعت اتمها
شروع گام زمانی بعدی
این چرخه ممکن است میلیونها بار تکرار شود تا مسیر کامل حرکت سیستم تولید شود.
جمعبندی
فورسفیلد به ما میگوید چه نیرویی به هر اتم وارد میشود، اما این الگوریتمهای انتگرالگیری هستند که تعیین میکنند اتمها چگونه در طول زمان حرکت کنند.
الگوریتمهایی مانند Verlet، Velocity Verlet و Leap-Frog، هسته محاسباتی تقریباً تمام نرمافزارهای دینامیک مولکولی را تشکیل میدهند و انتخاب مناسب آنها نقش مهمی در دقت، پایداری و سرعت شبیهسازی دارد.
در بخش چهارم این مجموعه، با مفهوم Ensemble در شبیهسازی دینامیک مولکولی آشنا خواهیم شد و خواهیم دید که چگونه شرایط ترمودینامیکی مانند دما و فشار در طول شبیهسازی کنترل میشوند. همچنین Ensembleهای پرکاربرد مانند NVE، NVT و NPT و نقش ترموستاتها و باروستاتها را بررسی خواهیم کرد.
